Beschreibung

Can-Fan Q-MAX Ø315mm / 2850m³/h EC Motor

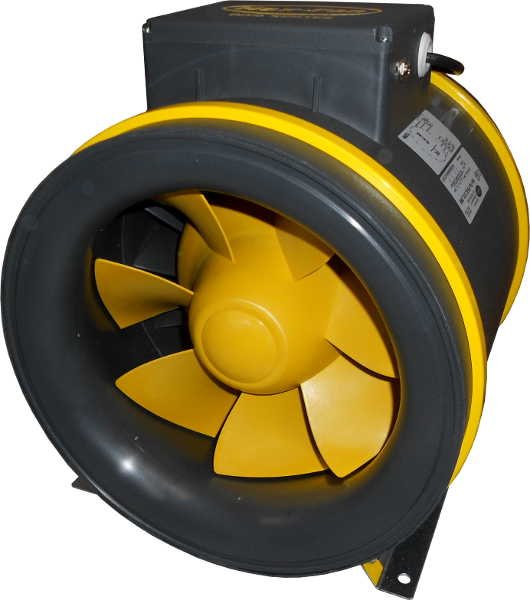

Der Q-MAX EC in der 315er Größe ist der stärkste Vertreter dieser Baureihe. Wie beim kleineren Modell steckt ein Motor der Max-Fan-Pro-Serie in einem Schalldämpfer; das schallgedämmte Gehäuse wird in Deutschland gefertigt. Zusammen mit dem 3D-Rotor-Stator-System entsteht eine turbulenzarme Luftströmung, die den Schalldruckpegel auf 1m Abstand bei 81 dB(A) hält – trotz max. 2850m³/h Luftstrom.

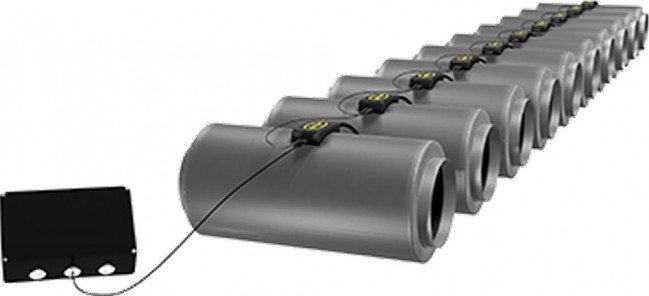

Mit 40cm Durchmesser, 69cm Länge und 14kg ist das Gerät ein Brocken, den zwei Aufhängeösen sicher aufnehmen. Die maximale Leistungsaufnahme liegt bei 284 Watt am Stromanschluss 230 Volt / 50Hz, die Drehzahl bei max. 2795 Umdrehungen pro Minute, der Druck bei ca. 354pa. Über eine 6,3mm Klinkenbuchse nimmt der Ventilator ein 0-10 Volt Signal an und lässt sich mit einem Can Fan EC Controller stufenlos und brummfrei dimmen; bis zu 10 EC Rohrlüfter hängen an einem Controller.

Technische Daten

• Luftstrom: max. 2850m³/h
• Anschlussdurchmesser: Ø315mm
• Leistungsaufnahme: max. 284 Watt, Stromanschluss 230 Volt / 50Hz
• Umdrehungen pro Minute: max. 2795
• Schalldruckpegel bei 1m: 81 dB(A), Druck ca. 354pa
• Umgebungstemperatur: max. 40°C
• Durchmesser: 40cm, Länge: 69cm, Gewicht: 14kg
• Schutzklasse: IPX4

Auf einen Blick:

• Schallgedämmtes Gehäuse, Made in Germany
• 0-10 Volt Steuereingang über 6,3mm Klinkenbuchse
• Zwei Aufhängeösen zum sicheren Befestigen
• ErP 2015 konform

Anschluss & Wartung

Häng den Ventilator an beiden Ösen auf und setze ihn hinter dem Aktivkohlefilter in die 315er Strecke. Ein der Stromversorgung vorgeschalteter Klimaregler ist zum Dimmen nicht zulässig – das ist schädlich und kann zu Garantieverlust führen. Geregelt wird ausschließlich über den im Ventilator verbauten Controller oder den Steuereingang am Gerät (Klinken- oder RJ45-Stecker).

Elektrogerät. Nicht über den Hausmüll entsorgen. WEEE-Reg.-Nr. DE 39526074.
